Крепление инструмента на листогибочных прессах (Press Brake) – критически важный элемент, влияющий на точность, скорость переналадки и возможности обработки металла. В статье рассмотрим основные системы крепления, их особенности, преимущества и сферу применения.
1. Основные типы систем крепления

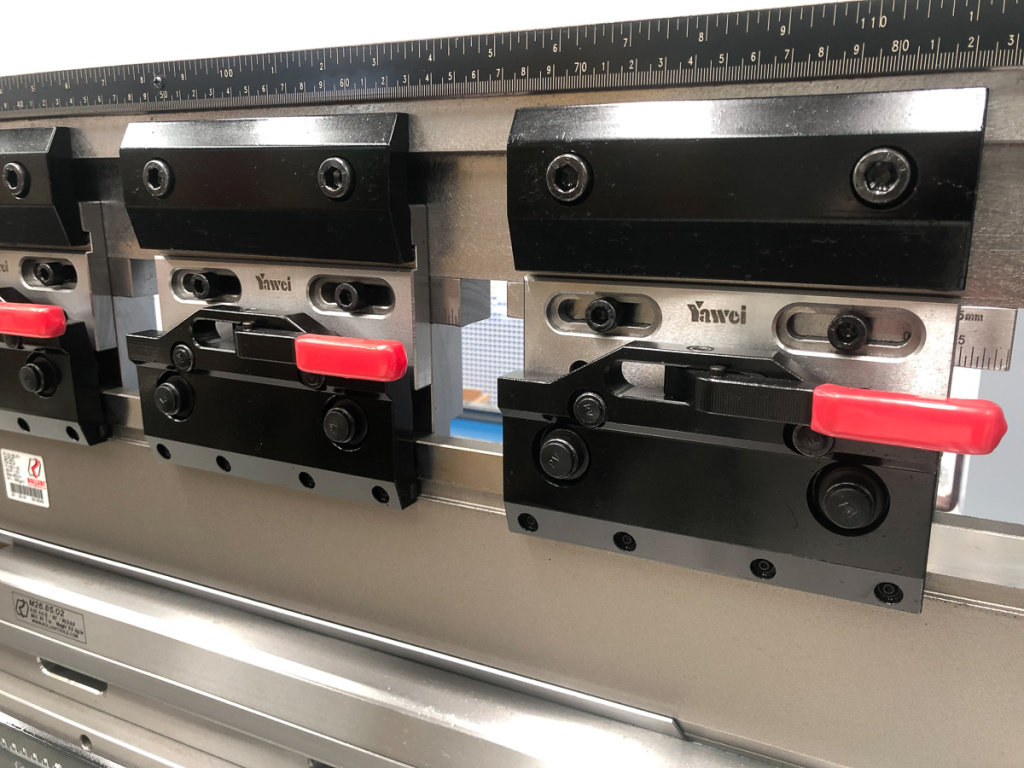

1.1. Amada Promecam (European Style)
Разработчик: Французская компания Promecam (ныне часть Amada).
Распространение: Европа, Азия.
Конструкция:
- Пуансоны: Крепятся через удлинители (Z1 – 7 мм от оси гиба, Z2 – 20 мм).
- Z1: Максимальная нагрузка – 100 тонн/метр.
- Z2: Для толстого металла, требует адаптера под стандартные пуансоны.
- Матрицы: Базируются на ширине 60/90/120 мм.
Особенности:
- Простота и низкая стоимость.
- Совместимость с большинством станков.
- Нет автоматической компенсации прогиба.
Пример применения:
Гибка коробок с высокими бортами через секционные удлинители.

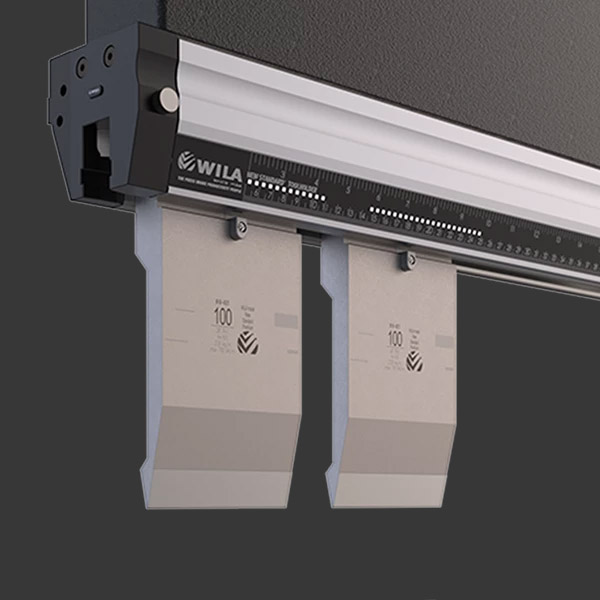

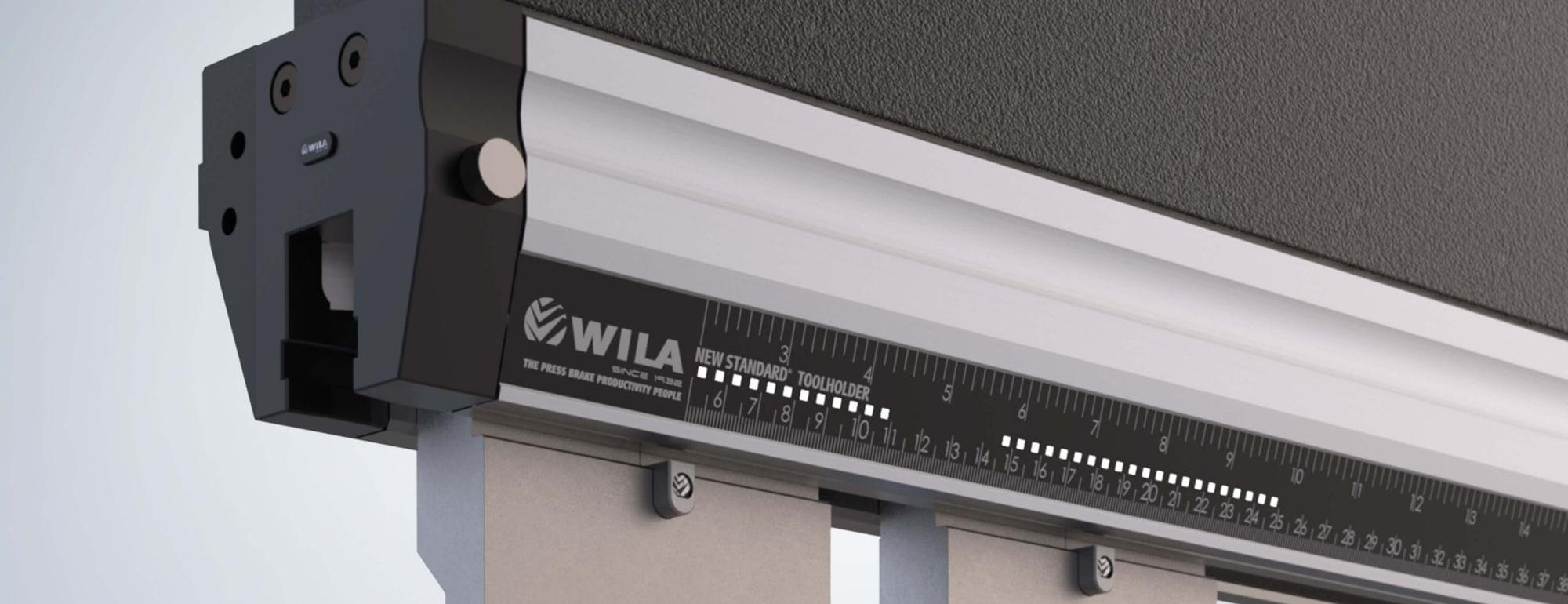

1.2. Wila New Standard
Разработчик: Нидерландская компания Wila.
Распространение: Современные прессы Trumpf, SafanDarley, Bystronic, Salvagnini.
Конструкция:
- Серии:
- Premium: Нагрузка до 300 тонн/метр, закаленные поверхности.
- Pro: До 250 тонн/метр, упрощенная версия.
- Heavy Duty (с 2012 г.): До 800 тонн/метр для экстремальных нагрузок.
- Фиксация: Гидравлическая (ЧПУ) или ручная.
Особенности:
- Автоматическая центровка (±0.01 мм).
- Поддержка роботизированной замены (ATC).
- Возможность установки пуансонов снизу и в зеркальном положении.
Пример применения:
Автоматизированные линии с магазинами инструмента.
1.3. American Style
- Применяется преимущественно в США.
- Аналогичен Promecam, но с другими геометрическими параметрами.
2. Сравнение систем
| Параметр | Promecam | Wila New Standard | American Style |
|---|---|---|---|
| Нагрузка (тонн/метр) | 100 (Z1), >100 (Z2) | До 800 (Heavy Duty) | ~100 |
| Точность | ±0.1 мм | ±0.01 мм | ±0.1 мм |
| Замена инструмента | 5–30 мин | 10–15 сек | 5–30 мин |
| Автоматизация | Нет | ЧПУ + роботы | Нет |
| Стоимость | Низкая | Высокая | Средняя |
3. Ключевые инновации
3.1. Компенсация прогиба (Crowning)
- Принцип: Волнообразные пластины регулируют высоту матрицы.
- Управление: Вручную или ЧПУ (сервопривод/гидроцилиндр).
3.2. Роботизированная замена (ATC)
Wila New Standard разработана для интеграции с роботами-манипуляторами.
3.3. Гибридные решения
Адаптеры для совмещения Promecam и New Standard.
4. Как выбрать систему?
- Серийное производство: Wila New Standard (высокая точность + автоматизация).
- Бюджетные решения: Promecam.
- Толстый металл: Wila Heavy Duty или Promecam Z2.
5. Заключение
- Promecam – проверенная временем система для стандартных задач.
- Wila New Standard – лидер в точности и автоматизации.
- Тренд: Переход на универсальные стандарты (EURO) и интеграция с Industry 4.0.
Для подбора системы под ваш пресс рекомендуем проконсультироваться с производителем инструмента!
