Мы периодически сталкиваемся с вопросами поломок оборудования и брака на производстве. Многие думают, что правила работы на станках с ЧПУ — это перестраховка производителей. Давайте разберем топ-5 частых ошибок операторов с технической точки зрения и убедимся, что каждое правило обосновано суровой производственной реальностью.
1. Неправильный выбор матрицы (V-раскрытия)
Техническая суть: Золотое правило гибки — ширина ручья матрицы (V) должна быть примерно в 8 раз больше толщины металла (для тонких листов) и в 10-12 раз для толстых.

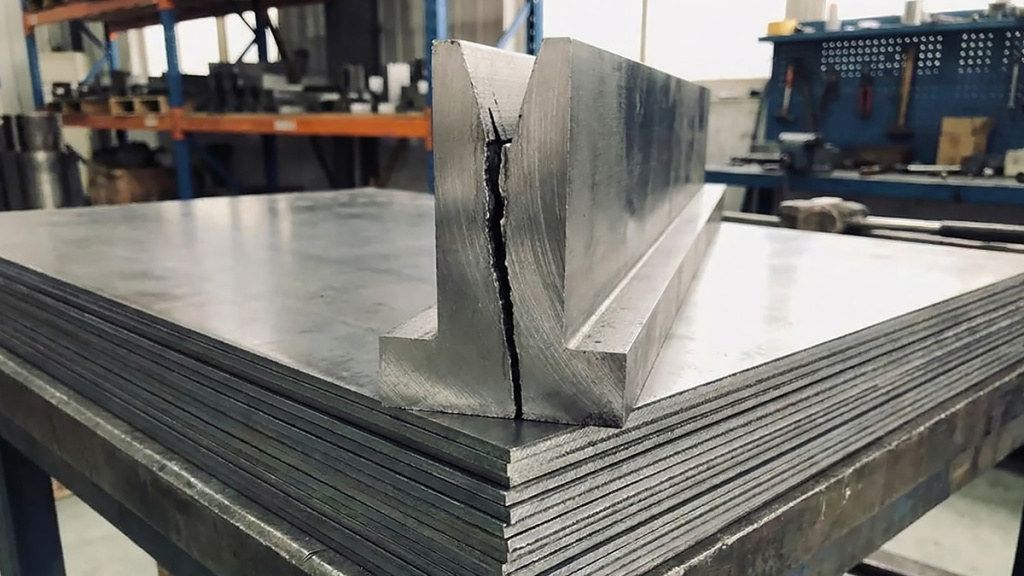

Правда ли это ломает станок? Да. Если положить лист 5 мм на матрицу V16 (рассчитанную на 2 мм), требуемое усилие (тоннаж) вырастет кратно. В лучшем случае станок уйдет в защиту. В худшем (если защита обойдена или станок старый) — пуансон разорвет матрицу пополам. Осколки каленого металла разлетаются как шрапнель. Это самая частая причина травм и порчи инструмента.
2. Грязь под инструментом
Техническая суть: Листогиб работает с точностью позиционирования балки до 0,01 мм.

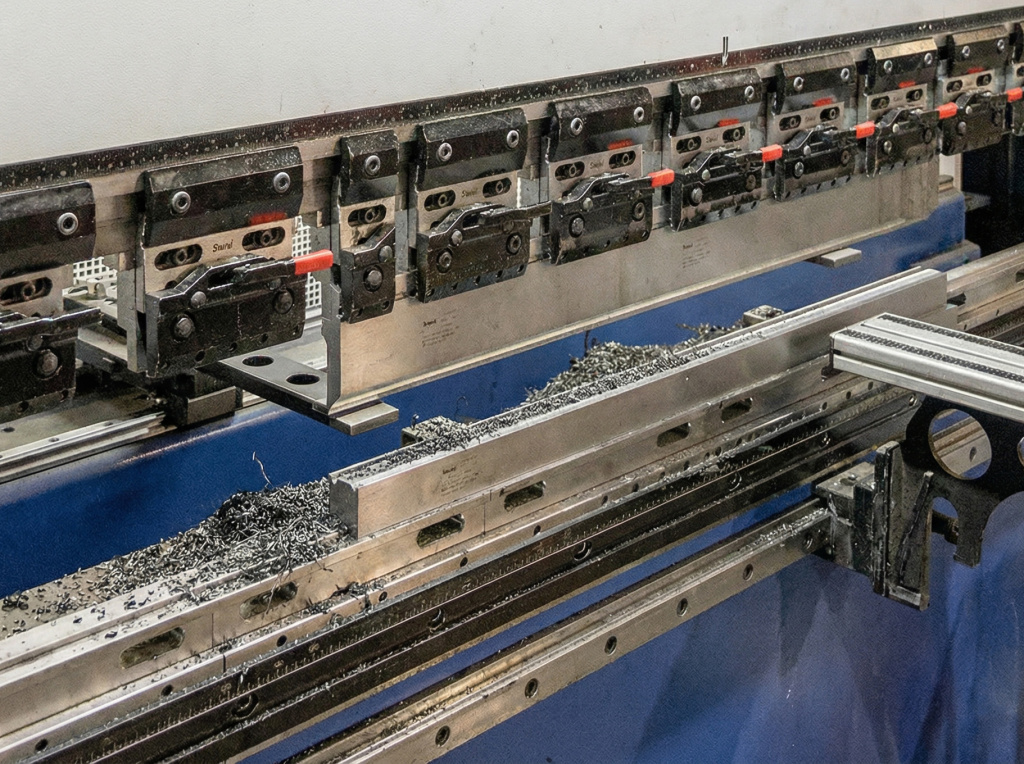

Правда ли это ломает станок? Абсолютно. Если под матрицу (или над пуансоном) попала капля сварки, окалина или стружка от плазмореза, в этом месте инструмент приподнимается. Угол гиба уплывает. А так как станок давит с усилием в десятки или сотни тонн, эта маленькая песчинка металла впрессовывается в станину (нижнюю балку). Со временем на станине образуются ямы (наклеп), и станок навсегда теряет точность. Даже 0,1 мм грязи уже дает стабильный брак.
3. Постоянная гибка с одного края
Техническая суть: Усилие пресса создается двумя гидроцилиндрами (оси Y1 и Y2) по краям станка.

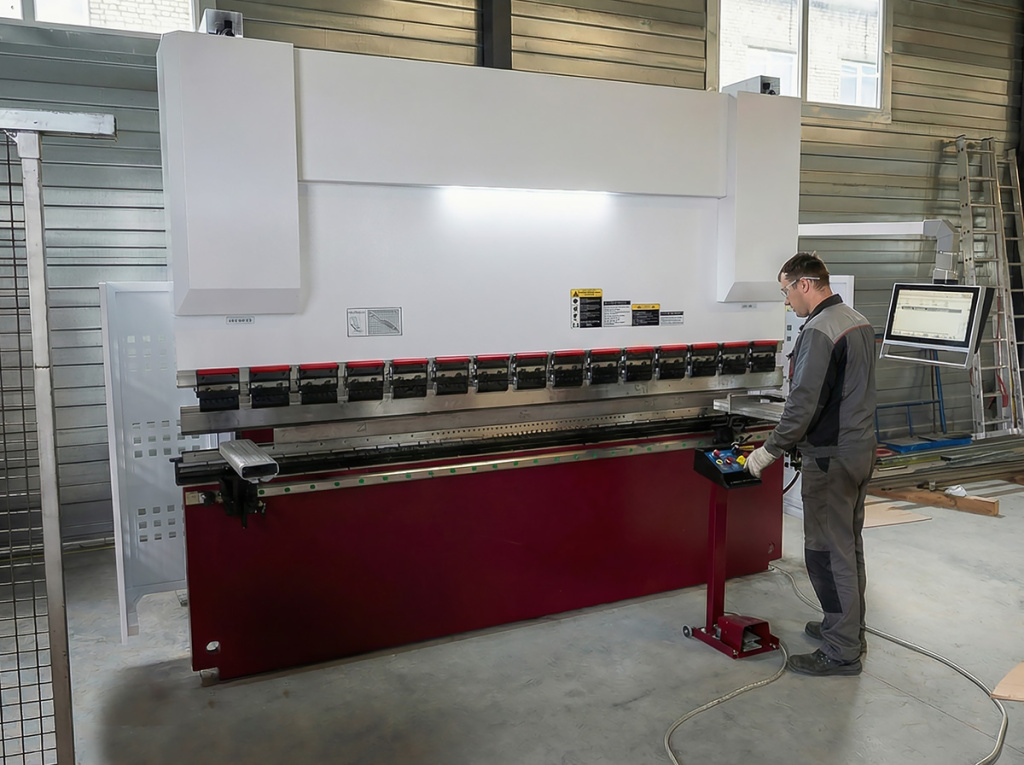

Правда ли это ломает станок? Да. Современное ЧПУ умеет компенсировать перекос балки, но физику не обманешь. Если оператор изо дня в день гнет мелкие детальки только с левого края (потому что ему там удобнее стоять), левый цилиндр изнашивается быстрее. Возникает крутящий момент, который разбивает направляющие (ползуны) траверсы. Производители станков в инструкциях строго пишут: распределяйте нагрузку по центру!
4. Верить биркам, а не замерам толщины
Техническая суть: У листового металла по ГОСТ или DIN всегда есть допуск по толщине. Лист «двойка» (2.0 мм) по факту может быть 1.85 мм или 2.15 мм.

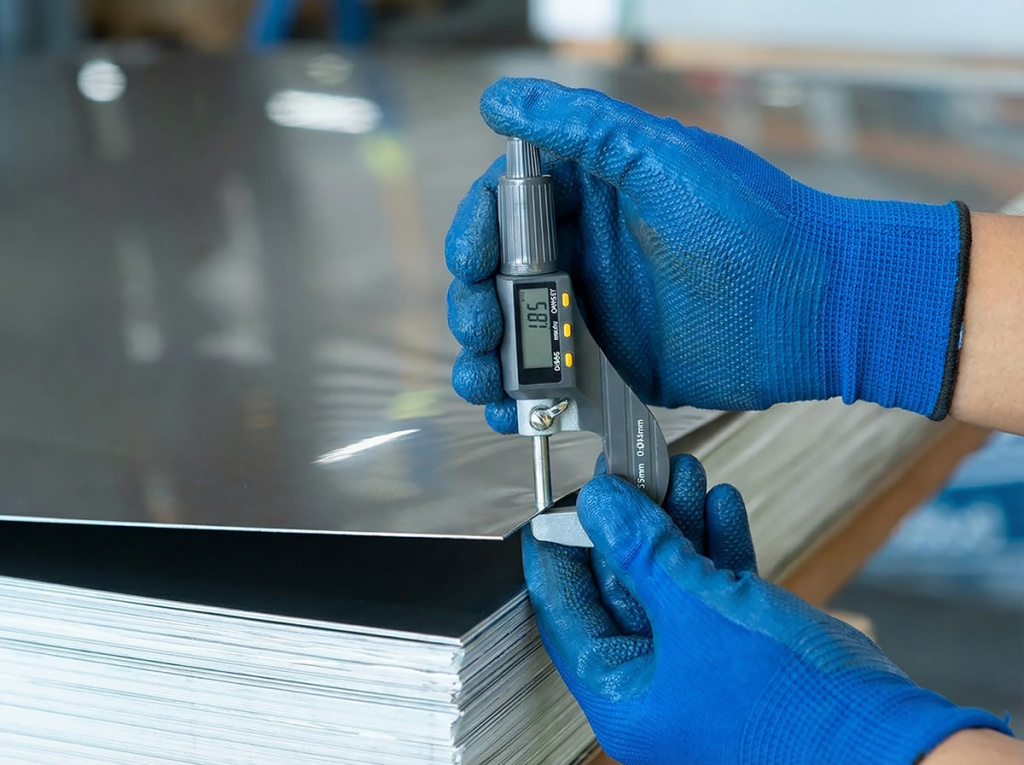

Правда ли это дает брак? На 100%. ЧПУ рассчитывает глубину опускания пуансона исходя из введенной толщины. Если оператор ввел 2.0 мм, а лист 2.2 мм, станок продавит металл глубже, чем нужно. Угол получится перегнутым (острым). Замер реальной толщины штангенциркулем и корректировка в ЧПУ — это база для точной гибки.
5. Игнорировать предупреждения ЧПУ
Техническая суть: ЧПУ рассчитывает необходимое усилие перед гибом. У каждого пуансона и матрицы есть предел прочности (например, Max 100 t/m).

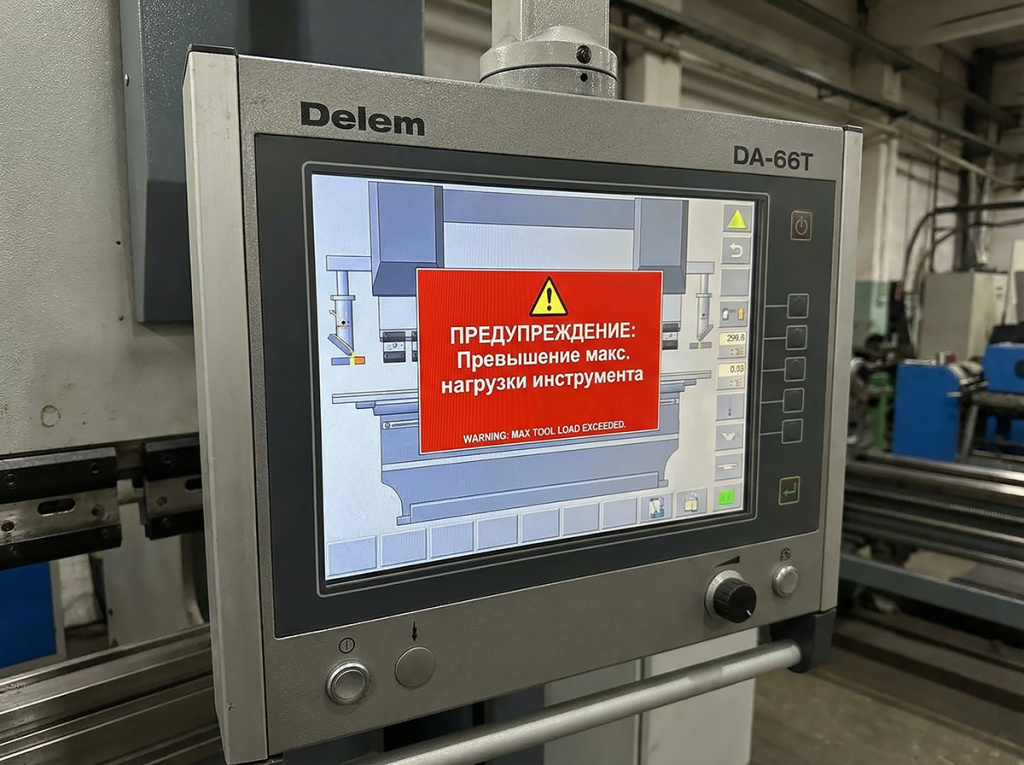

Правда ли это ломает станок? Это классика. Система пишет: «Недостаточно усилия» или «Превышение макс. нагрузки инструмента». Что делает неопытный оператор, которому нужно срочно сдать план? Он заходит в настройки инструмента и искусственно меняет его параметры в «мозгах» станка (или меняет тип материала в программе на более мягкий), чтобы ошибка исчезла. Нажимает педаль — инструмент разлетается, балка деформируется.
Резюме
Как видите, в требованиях к эксплуатации нет маркетинговой воды. Любой начальник производства или сервис-инженер подтвердит: пренебрежение этими простыми правилами всегда ведет к дорогостоящему ремонту станка и тысячам рублей, выброшенным в металлолом вместе с браком. Берегите оборудование, и оно обеспечит вам идеальный результат.
